中铁武汉电气化局兰渝项目部一分部电缆单盘测试

2017年3月25日下午15时30分在中铁武汉电气化局兰渝项目部一分部合川工班料库对新到电缆进行单盘测试。

一分部信号作业队队长徐春城及合川工点施工负责人王晓东组织厂家、监理、电务等相关单位技术及管理人员到场，共同对已到电缆进行测试；并对各项仪表进行校对；确认各项仪器均符合要求后，通知可以对电缆进行单盘测试。

电缆单盘测试开始话音刚落合川工班作业组长梅彬便带领工班人员对电缆头及其附近部位的压扁、撞伤，情况进行排除，确认一切良好后，对电缆端头进行开剥。【备注：单盘电缆端头开剥一般为100mm-150mm，（不包括出厂原封焊粘连部分）】。紧接着材料员漆永华对电缆进行编号。【备注：（一般用屯放点的汉语拼音首字母和阿拉伯数字组成）】、电缆端别（A外或B外）进行确认，并将电缆头A端一律用红漆在塑料护套上涂上一圈。并由技术蔡海军复核及记录。合川作业组长蔡升华负责填写电缆单盘测试记录表，电缆单盘测试表内容包括电缆盘号、电缆长度、规格芯数、测试日期、时间、地点、环境温度、实测绝缘、换算绝缘、导通情况、外端类别、测试工具、有无异常情况等。测试仪表及主要物料包括：兆欧表一块、万用表一块；钢锯两把、偏口钳三把、剥线钳三把、喷灯一个、焊布一块、钢锯条若干、焊锡条、底料若干、气门帽、嘴若干。测试内容包括：断线绝缘、对地绝缘、线间绝缘测试、直流电阻及电容测试。

单盘电缆测试完毕后，在进行封头前，测试工序经施工单位及各监管部门共同核对后确认电缆端别与电缆盘标识及测试记录一致，无遗漏。

测试项目全部完毕、测试数据填写后由一分部信号作业队队长徐春城及合川工点施工负责人王晓东组织厂家、监理、电务等相关单位技术及管理人员检查及核对测试记录是否填写良好、字迹清楚、测试时间、地点及测试人员、仪表型号是否均已填写完整。核对完毕后均已签字确认。

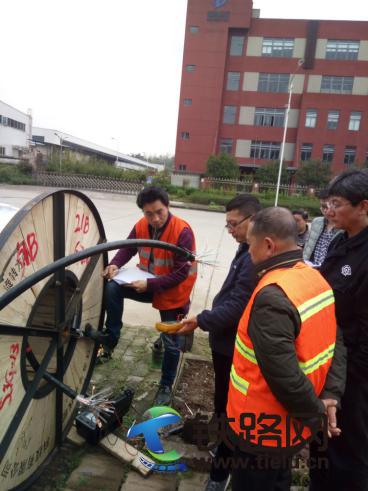

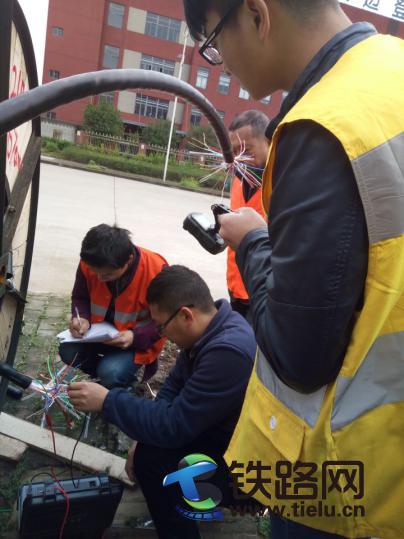

下图为电缆单盘测试现场
